日韩中文字幕三级黄色,搡老熟女国产,亲嘴扒胸摸屁股激烈网站,欧美成人www在线观看,日本道精品一区二区三区

隨著傳統(tǒng)馮·諾依曼結(jié)構(gòu)逐漸暴露出處理速度和能效的瓶頸，仿生神經(jīng)形態(tài)計(jì)算成為重要的替代路徑。在諸多候選器件中，憶阻器因具備非易失性、結(jié)構(gòu)簡單、功耗低和可擴(kuò)展性強(qiáng)等優(yōu)勢，被視為人工突觸的理想實(shí)現(xiàn)方式。尤其是電阻式隨機(jī)存取存儲器（RRAM），通過調(diào)控絕緣層中離子的遷移實(shí)現(xiàn)電阻狀態(tài)的可逆切換，極大地契合了突觸權(quán)重調(diào)節(jié)的特性，因此在神經(jīng)網(wǎng)絡(luò)和存儲應(yīng)用中展現(xiàn)出巨大潛力。為進(jìn)一步提升憶阻器的均一性與可靠性，研究者提出了通過自組裝方式構(gòu)建垂直取向納米復(fù)合（VAN）結(jié)構(gòu)，使兩相界面自然排列形成垂直導(dǎo)通通道。這一設(shè)計(jì)不僅能提高集成密度和調(diào)控應(yīng)變，還能緩解傳統(tǒng)導(dǎo)電細(xì)絲形成過程中的隨機(jī)性問題，因而被寄予厚望用于高性能神經(jīng)形態(tài)器件的構(gòu)建。

不過現(xiàn)有研究仍面臨多重挑戰(zhàn)。首先許多報(bào)道的VAN結(jié)構(gòu)，其基體材料的氧空位含量有限，導(dǎo)致器件的電阻切換速度和多態(tài)可調(diào)性受限。其次某些體系（如基于鐵電性的BaTiO?體系）中，電阻切換行為往往是鐵電極化與氧空位遷移的共同結(jié)果，使得不同機(jī)制難以區(qū)分，限制了對垂直界面作用的獨(dú)立研究。盡管推測氧離子更傾向沿界面遷移，但缺乏直接的原位實(shí)驗(yàn)觀測證據(jù)，現(xiàn)有透射電鏡手段也因氧富集區(qū)與貧化區(qū)的對比度不足而難以清晰解析這一過程。因此，如何設(shè)計(jì)具有更強(qiáng)氧離子遷移能力、且能夠通過原位手段直觀揭示界面離子動力學(xué)的材料與結(jié)構(gòu)，成為有待解決的核心問題。這些瓶頸不僅阻礙了對VAN憶阻機(jī)理的深入理解，也限制了其在高性能存儲與類腦計(jì)算中的實(shí)際應(yīng)用前景。

針對上述問題，由南京航空航天大學(xué)、吉林大學(xué)、華東師范大學(xué)、南京大學(xué)、清華大學(xué)以及劍橋大學(xué)等組成的科研團(tuán)隊(duì)利用了澤攸科技原位TEM測量系統(tǒng)進(jìn)行了系統(tǒng)研究，他們通過構(gòu)建 SrCoO?.?:MgO 垂直納米復(fù)合結(jié)構(gòu)并結(jié)合原位技術(shù)，首次直接揭示了氧離子沿垂直界面優(yōu)先遷移的動力學(xué)機(jī)制，從而闡明了VAN憶阻器電阻切換的本質(zhì)。相關(guān)成果以“In situ observation of oxygen ion dynamics in topological phase change memristors through self-assembled interface design”為題發(fā)表在《Science Advances》期刊上。

這篇論文的研究聚焦于解決憶阻器在可靠性與機(jī)理認(rèn)知上的關(guān)鍵難題。研究團(tuán)隊(duì)基于類腦計(jì)算的發(fā)展需求，提出利用自組裝的垂直取向納米復(fù)合（VAN）結(jié)構(gòu)來實(shí)現(xiàn)可控的氧離子遷移通道。他們選擇具有拓?fù)湎嘧兲匦缘淖厣}鈦礦 SrCoO?.?（BM-SCO）與 MgO 復(fù)合生長，形成垂直排列的納米柱狀界面。這樣的設(shè)計(jì)不僅提高了器件的電阻開關(guān)性能，也為理解界面主導(dǎo)的離子動力學(xué)提供了理想平臺。通過這一結(jié)構(gòu)，研究者展示了器件在存儲與類突觸功能上的優(yōu)越表現(xiàn)，為實(shí)現(xiàn)高效的神經(jīng)形態(tài)計(jì)算硬件奠定了基礎(chǔ)。

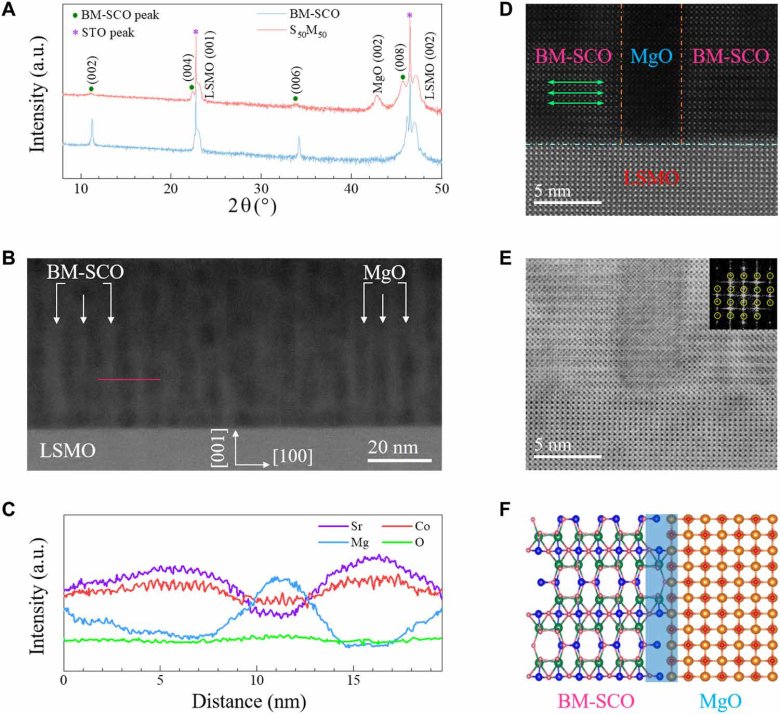

圖1. 薄膜的結(jié)構(gòu)表征。（A）在LSMO緩沖的STO（001）襯底上生長的BM-SCO和S50M50薄膜的XRD θ-2θ圖譜。a.u.，任意單位。（B）沿[010]晶帶軸投影的S50M50 VAN薄膜的橫截面STEM圖像。（C）沿（B）中紅線提取的S50M50界面的EDS信號強(qiáng)度分布。S50M50 VAN薄膜中單個(gè)MgO納米柱的橫截面HAADF-STEM（D）和相應(yīng)的ABF-STEM（E）圖像。（D）中氧四面體層內(nèi)的面內(nèi)取向氧空位通道用綠色箭頭標(biāo)記。（E）中的插圖是VAN中BM-SCO的FFT圖譜，其中超晶格信號用黃色圓圈標(biāo)記。（F）BM-SCO:MgO薄膜在垂直界面處的晶體學(xué)模型。

在實(shí)驗(yàn)結(jié)果中，BM-SCO:MgO VAN 結(jié)構(gòu)器件表現(xiàn)出比單相 BM-SCO 更優(yōu)的性能，包括免電成型操作、更高的電阻開關(guān)比、更強(qiáng)的循環(huán)穩(wěn)定性和更好的一致性。這些性能上的優(yōu)勢使得器件能夠模擬生物突觸中的短期和長期可塑性，并在神經(jīng)網(wǎng)絡(luò)圖像識別中取得接近理想系統(tǒng)的高精度結(jié)果。這不僅凸顯了該結(jié)構(gòu)在存算一體化中的應(yīng)用潛力，也證明了自組裝納米結(jié)構(gòu)在提高器件可靠性和功能可控性方面的有效性。

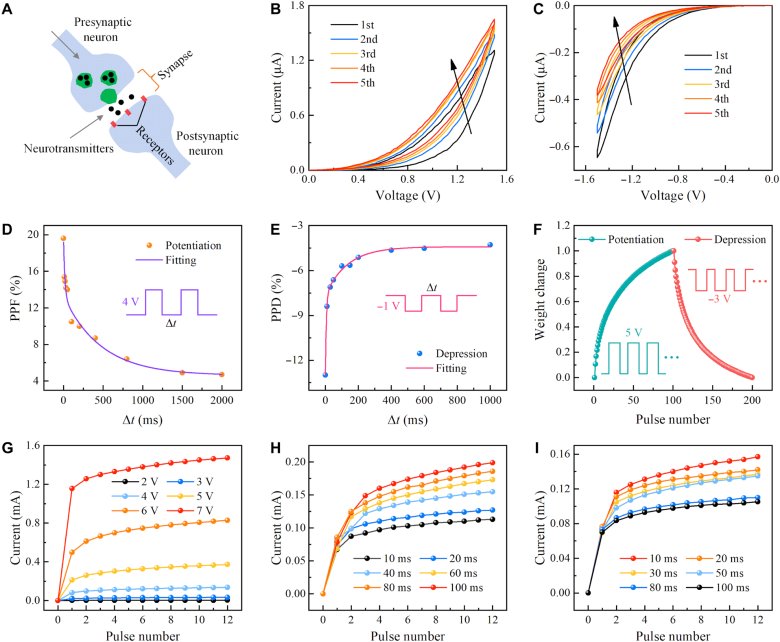

圖2. 突觸行為模擬。（A）人工突觸的示意圖。（B）S50M50憶阻器在0 V→+1.5 V→0 V正向偏壓和（C）0 V→-1.5 V→0 V反向偏壓下的連續(xù)電壓掃描。（D）S50M50憶阻器的成對脈沖易化（PPF）和（E）成對脈沖抑制（PPD）隨脈沖間隔的變化。插圖顯示相應(yīng)的脈沖波形。（F）S50M50憶阻器的長時(shí)程增強(qiáng)（LTP）和長時(shí)程抑制（LTD）。插圖顯示施加的寫入脈沖。電流隨寫入脈沖的幅度（G）、寬度（H）和間隔（I）的變化。

在機(jī)理研究方面，團(tuán)隊(duì)重點(diǎn)關(guān)注氧離子在電阻切換過程中的遷移路徑。通過原位掃描透射電鏡（STEM）實(shí)驗(yàn)，他們直接觀察到在外加電場作用下，BM-SCO 在垂直界面區(qū)域發(fā)生相變，由絕緣的棕色鈣鈦礦相轉(zhuǎn)變?yōu)閷?dǎo)電的鈣鈦礦 SrCoO??δ。這一過程清晰地反映了氧離子沿界面優(yōu)先遷移的動力學(xué)特征，為理解VAN憶阻器的電阻調(diào)控機(jī)制提供了首個(gè)直接實(shí)驗(yàn)證據(jù)。這一突破性的發(fā)現(xiàn)，解決了長期以來依賴推測的局限，使得對器件機(jī)理的認(rèn)知達(dá)到了原子尺度的精確度。

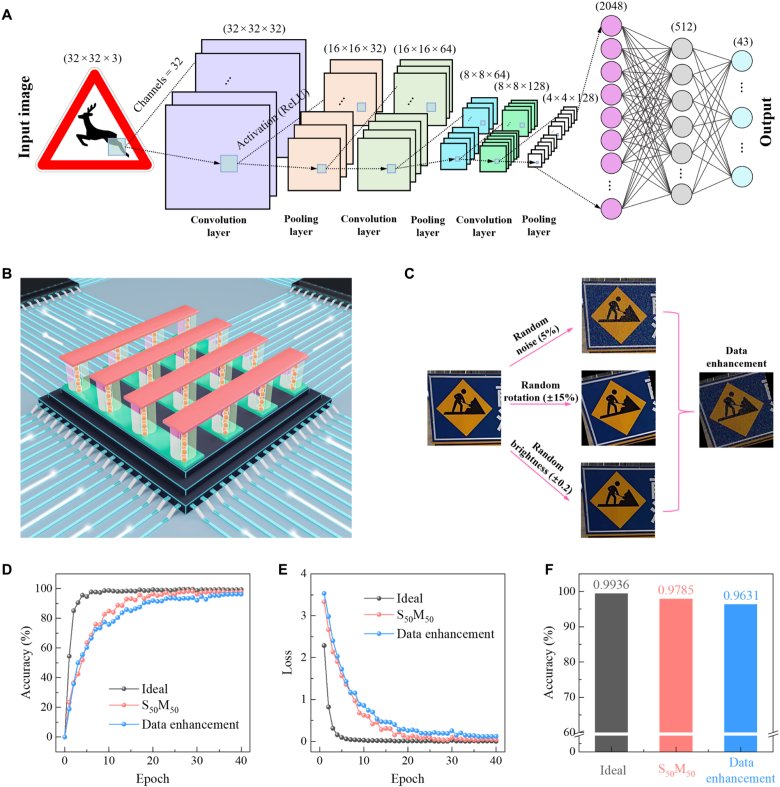

圖3. 神經(jīng)形態(tài)計(jì)算。（A）基于卷積神經(jīng)網(wǎng)絡(luò)（CNN）的交通標(biāo)志識別示意圖。（B）基于憶阻器交叉陣列模擬神經(jīng)網(wǎng)絡(luò)的電路圖。（C）經(jīng)過噪聲、旋轉(zhuǎn)和亮度調(diào)整增強(qiáng)后的數(shù)據(jù)集。（D）識別準(zhǔn)確率隨迭代次數(shù)的變化。（E）損失值隨迭代次數(shù)的變化。（F）三種訓(xùn)練方法下準(zhǔn)確率的比較。

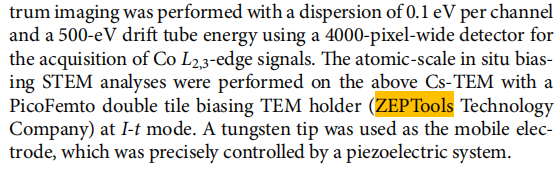

在這一研究中，澤攸科技的原位TEM測量系統(tǒng)發(fā)揮了至關(guān)重要的作用。該產(chǎn)品配備了精密的電學(xué)偏壓系統(tǒng)和高穩(wěn)定性的鎢探針，可以在透射電鏡環(huán)境下實(shí)時(shí)施加電信號，并與樣品的頂電極保持良好接觸。憑借這種裝置，研究人員能夠在施加外電場的同時(shí)，以原子分辨率觀察到氧離子的遷移和局部結(jié)構(gòu)的相變過程。這種“電學(xué)刺激與結(jié)構(gòu)觀測同步進(jìn)行”的方式，使得電阻切換的本質(zhì)過程得以被直接捕捉和驗(yàn)證。正是依托于澤攸科技原位TEM測量系統(tǒng)的高穩(wěn)定性和可控性，研究團(tuán)隊(duì)才得以突破成像與操作的技術(shù)瓶頸，將實(shí)驗(yàn)推進(jìn)到對憶阻機(jī)理的直接可視化階段。

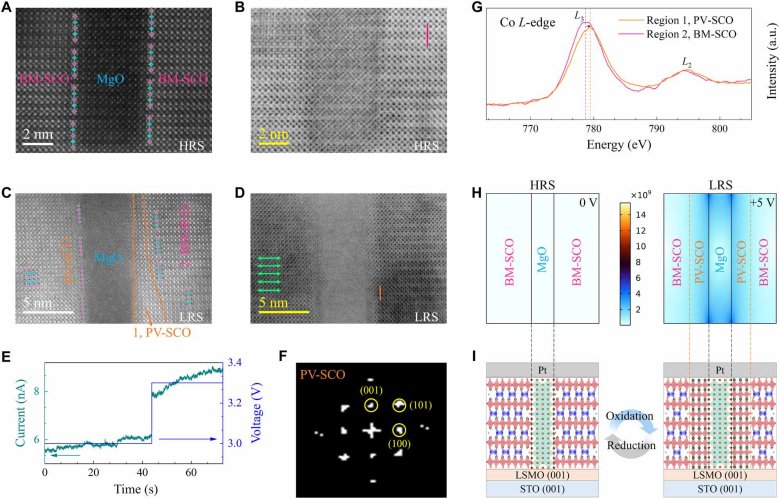

圖4. 原位掃描透射電子顯微鏡（STEM）及機(jī)理分析。（A）和（C）為S50M50憶阻器在高阻態(tài)（HRS）和低阻態(tài)（LRS）下的高角環(huán)形暗場掃描透射電子顯微鏡（HAADF-STEM）圖像，（B）和（D）為相應(yīng)的環(huán)形明場掃描透射電子顯微鏡（ABF-STEM）圖像。圖像（A）和（C）中疊加的結(jié)構(gòu)模型展示了對比度的對應(yīng)關(guān)系。（D）中的綠色箭頭指示氧四面體層。（E）施加電壓過程中電流與電壓、電流與時(shí)間的關(guān)系。（F）（C）中虛線區(qū)域的快速傅里葉變換（FFT）圖譜。（G）低阻態(tài)下垂直界面區(qū)域和非垂直界面區(qū)域的鈷L邊電子能量損失譜（EELS）對比。（H）BM-SCO:MgO憶阻器在0 V（左）和+5 V（右）下的COMSOL電場模擬。（I）BM-SCO:MgO憶阻器高阻態(tài)和低阻態(tài)的示意圖，其中SCO的八面體層和四面體層分別以玫瑰紅和淺藍(lán)色顯示，青色柱體代表氧化鎂（MgO）。

這篇論文的核心貢獻(xiàn)不僅在于設(shè)計(jì)出高性能的 VAN 結(jié)構(gòu)憶阻器，還在于利用先進(jìn)的原位表征手段直觀揭示了氧離子遷移與相變的過程。通過澤攸科技原位TEM測量系統(tǒng)的應(yīng)用，研究者實(shí)現(xiàn)了電學(xué)性能與結(jié)構(gòu)演變的同步解析，為未來可控性更強(qiáng)、穩(wěn)定性更高的憶阻器設(shè)計(jì)提供了堅(jiān)實(shí)的實(shí)驗(yàn)依據(jù)。這一工作為類腦計(jì)算器件的進(jìn)一步發(fā)展指明了方向，也展示了高端原位表征技術(shù)在材料研究中的獨(dú)特價(jià)值。

澤攸科技作為中國本土的高端精密儀器公司，是原位電子顯微鏡表征解決方案的一流供應(yīng)商，推出的PicoFemto系列的原位透射電子顯微鏡表征解決方案，陸續(xù)為國內(nèi)外用戶的重磅研究成果提供了技術(shù)支持。下圖為該研究成果中用到的澤攸科技原位TEM產(chǎn)品：

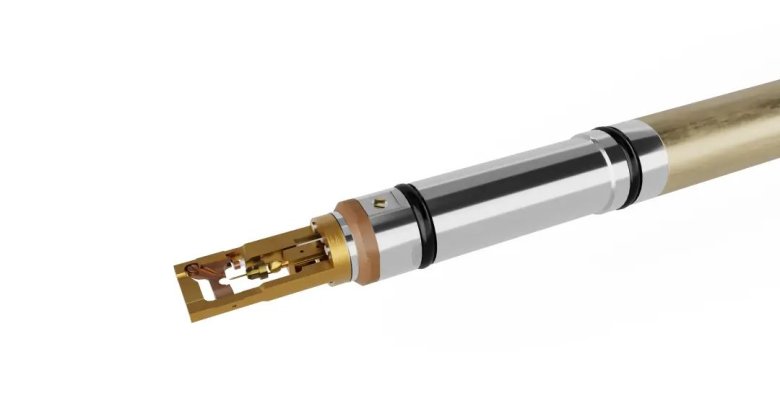

JEOL雙傾探針桿
