前言

在電池測試界，EIS（電化學阻抗譜）是一項不可或缺的測試手段，它就像一臺“X光機”，能夠無損解析電芯的內部信息，幫助我們了解電池的健康狀況、老化機制以及材料特性。那么問題來了：市場上形形色色的EIS測試設備，誰的性能更勝一籌？今天，我們用自己家的ERT7008設備和某國外知名電化學工作站進行一場正面對比，看看誰的EIS測試更精準、穩定！

什么是EIS測試？

EIS，全稱Electrochemical Impedance Spectroscopy（電化學阻抗譜），本質上是通過給電池施加一個小幅正弦交流電信號，測量電池的交流阻抗隨頻率的變化情況。其數據通常以Nyquist圖（Z’ vs Z”）的形式呈現。它能夠非破壞性地解析電芯中各界面和體相的阻抗特性，包括電子/離子傳導、界面反應動力學以及物質傳輸過程。通過分析EIS譜圖在不同頻率區間的響應特征，可以定量評估SEI膜穩定性、電荷轉移效率及鋰離子擴散速率等關鍵參數，為優化電池材料設計、診斷老化機制以及提升電化學性能提供重要依據。

EIS在鋰電池研究中的應用

首先梳理鋰離子在電芯中的傳輸路徑，明確每個過程在Nyquist圖上對應的半圓位置，進一步探討如何依據得到的曲線反推電芯內部的電化學機制。

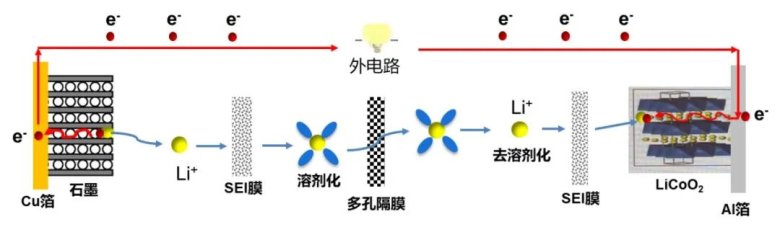

鋰離子電池中Li?在電池中的傳輸路徑

圖片展示了鋰離子（Li?）在鋰離子電池中的傳輸路徑，順序如下：

1. 外電路：電子傳導（Cu集流體 → 石墨負極）。

2. 石墨負極：Li?嵌入石墨，經過 SEI膜（固體電解質界面）。

3. 電解液：Li?溶劑化（與電解液溶劑結合），通過多孔隔膜遷移。

4. 正極（LiCoO?）：Li?去溶劑化，穿過SEI膜（若存在），嵌入正極材料。

5. 外電路：電子通過Al集流體導出。

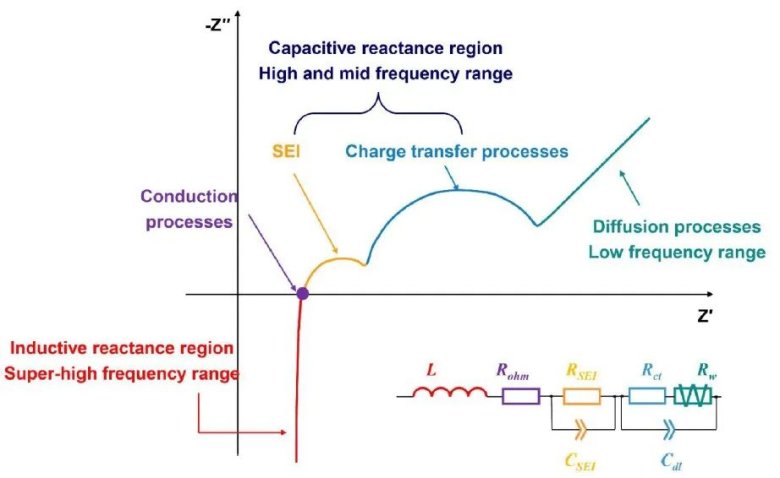

高頻區反映SEI膜的離子傳導行為，中頻區對應電荷轉移反應，而低頻區則表征電極材料中的固態擴散過程。通過解析EIS各頻段的阻抗響應，可以定量評估電池關鍵界面和體相過程的電化學參數，如SEI膜電阻（R_SEI）、電荷轉移電阻（R_ct）及擴散阻抗（R_w）。

1. 高頻區（第一個半圓）

對應過程：Li?通過 SEI膜 的阻抗。

電化學參數：

R_SEI：SEI膜的電阻。

C_SEI：SEI膜的電容（反映膜的雙電層特性）。

2. 中頻區（第二個半圓）

對應過程：Li?在 電極/電解液界面的電荷轉移（電化學反應），包括：

負極：Li?在石墨中的嵌入/脫嵌。

正極：Li?在LiCoO?中的嵌入/脫嵌。

電化學參數：

R_ct：電荷轉移電阻（反映電化學反應動力學快慢）。

C_dl：雙電層電容（電極/電解液界面的電荷積累）。

3. 低頻區（斜線）

對應過程：Li?在電極材料體相中的固態擴散（如石墨或LiCoO?顆粒內部）。

電化學參數：

R_w：Warburg阻抗（擴散阻抗，與頻率的平方根成反比）。

實驗及結果展示

本次實驗中，我們選取了兩種不同的電芯進行EIS測試：

對比測試：紐扣電池 vs 軟包電池

對比設備：國際電化學工作站 vs 元能科技ERT7008

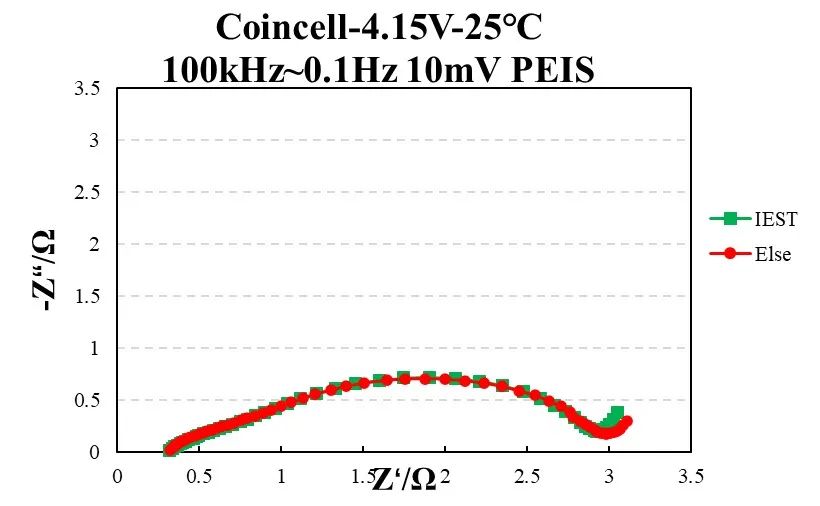

紐扣電池（Coin Cell，4.15V，25°C），測試參數：100kHz~0.1Hz，10mV正弦信號（PEIS）。

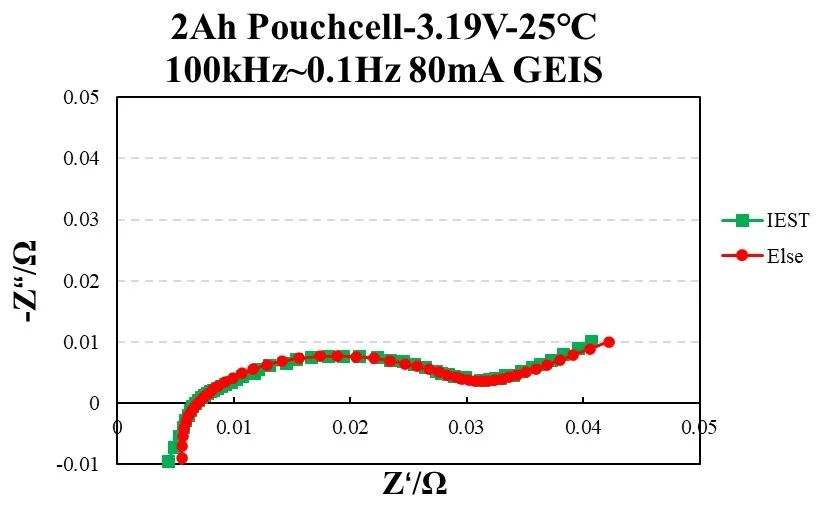

2Ah軟包電池（Pouch Cell，3.19V，25°C），測試參數：100kHz~0.1Hz，80mA交流信號（GEIS）。

紐扣電池的EIS測試數據表明，元能設備（綠色）與競品設備（紅色）曲線高度重合，阻抗數據匹配度極高。軟包電池的EIS測試數據同樣顯示，元能與競品電化學工作站的測試結果僅有細微差距，誤差在5%以內。

元能ERT7系列產品規格參數

1. 寬頻響應范圍：0.01Hz~100kHz

EIS測試的一個關鍵指標是頻率范圍。低頻部分（<1Hz）用于分析擴散過程，而高頻部分（>10kHz）則反映接觸電阻。元能科技ERT設備能夠覆蓋0.01Hz~100kHz的寬頻范圍，適用于不同類型的電芯測試。

2. 高精度信號控制：滿足10mΩ~kΩ級別電芯的測試需求

測試電芯的阻抗范圍從毫歐級（10mΩ）到千歐級（kΩ）不等。元能ERT設備采用高精度信號源和低噪聲測量系統，確保測試精度，能精準捕捉細微變化。

3. 支持多種EIS模式：PEIS & GEIS

PEIS（Potentiostatic EIS）適用于紐扣電池、實驗室電池等微電流體系，而GEIS（Galvanostatic EIS）更適用于小電流放電的軟包電芯。元能設備支持兩種模式，滿足不同應用場景的需求。

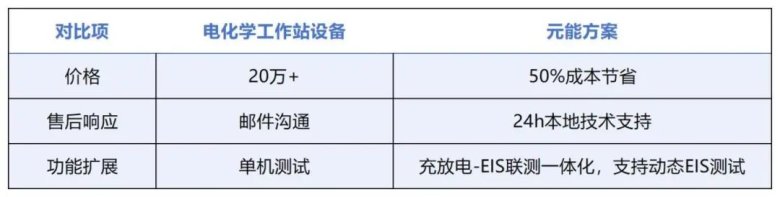

為什么選擇元能？

性價比高：元能提供高性能測試能力，但價格更友好，不需要額外花費昂貴的設備費用。

本土化支持：相比國外品牌的售后響應，元能在國內可提供更及時的技術支持和售后服務，客戶遇到問題能更快得到解決。

集成度高：元能ERT7系列不僅僅是一個EIS測試設備，它還能與高精度充放電設備無縫集成，實現更全面的電池測試和分析。

特色案例分析

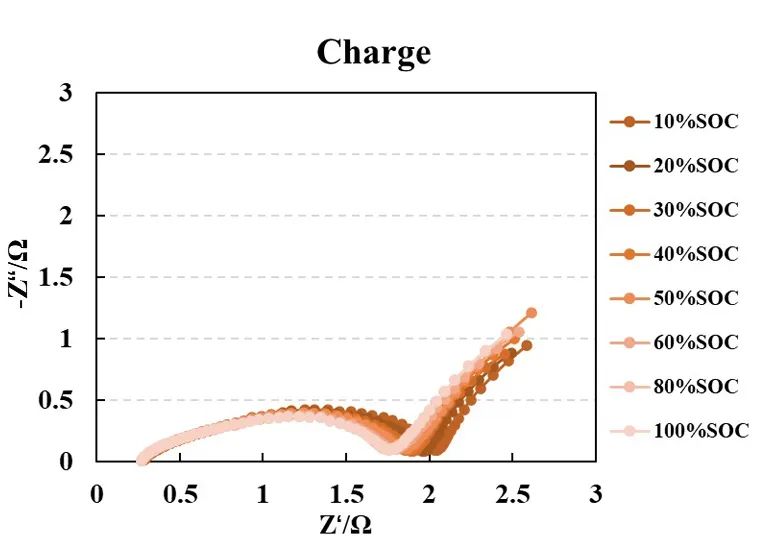

在不同SOC（荷電狀態）和DOD（放電深度）下進行阻抗測試，可以幫助我們?nèi)媪私怆娦驹诓煌浞烹婋A段的內部變化。EIS曲線的變化揭示了鋰離子遷移、電荷交換速度和界面膜的狀態，讓我們能夠判斷電池的性能表現和衰退趨勢。這種方法是電芯優化設計和壽命預測的重要工具。

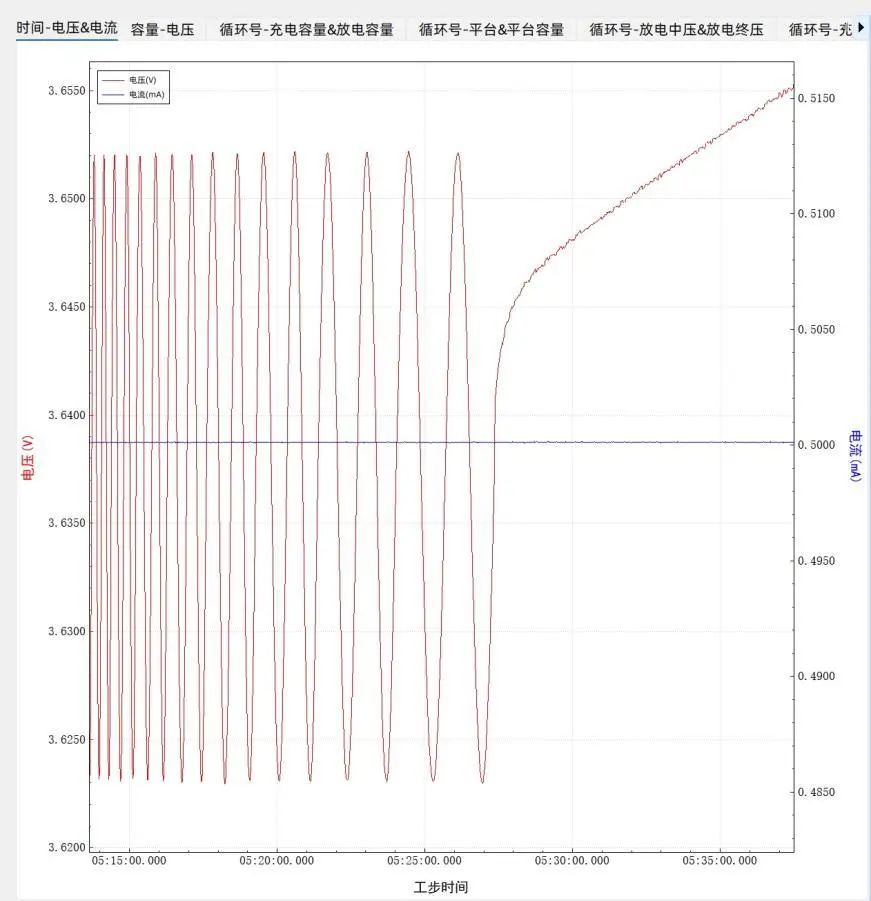

動態EIS測試

動態EIS是在電池運行中實時跟蹤其內部阻抗變化的一種先進測試技術。它可以邊充放電邊測量，避免了傳統方法需要暫停測試的限制。通過動態EIS，我們能看到電池在不同荷電狀態下的“健康狀況”，揭示電化學過程的細節，比如鋰離子在材料中的傳輸、電荷交換速度和界面穩定性。這種技術對電池設計優化、老化分析和應用狀態監測非常重要。元能ERT7系列產品支持電芯動態EIS測試，直流偏置電流范圍從微安級別到大于10A，滿足多場景應用需求。

總結

通過本次實驗，我們驗證了元能設備的EIS測試能力，其測試結果與國外知名電化學工作站相比，誤差在5%以內，完全滿足電池研發和測試需求。同時，元能設備憑借更高的性價比、更及時的本土化支持，成為電池測試設備的優選方案。如果你正在尋找一款精準、高效、穩定的EIS測試設備，元能ERT系列值得一試！
