日韩中文字幕三级黄色,搡老熟女国产,亲嘴扒胸摸屁股激烈网站,欧美成人www在线观看,日本道精品一区二区三区

作者信息及文章摘要

中國科技大學的談鵬課題組（第一作者 Zhiyuan Zhang）通過探究外部壓力對硅負極鋰電池的極化以及循環(huán)性能的影響，發(fā)現(xiàn)合適的外部壓力可以減小電芯循環(huán)過程的極化，而且在電池循環(huán)過程中施加階梯式的外部壓力，可以顯著提升循環(huán)壽命。該研究結(jié)果可作為以硅基負極為主的鋰離子電池容量提升的一種有效策略，指導電池包的工藝設計。

試驗方案

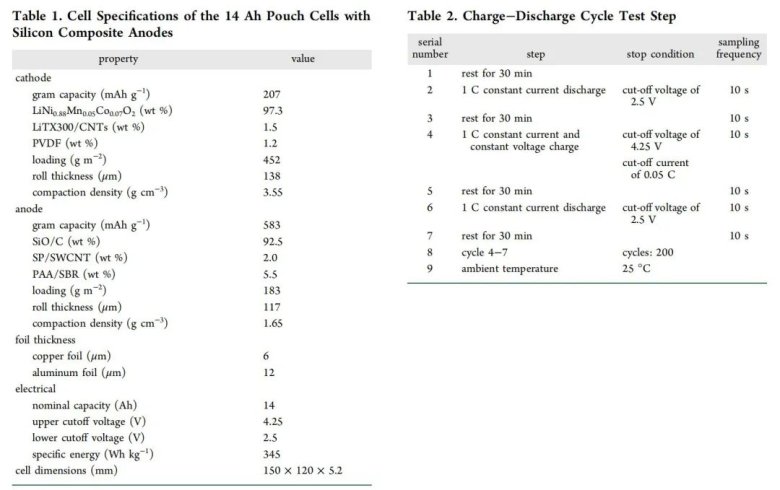

1.電芯設計體系和充放電條件：如下表所示。

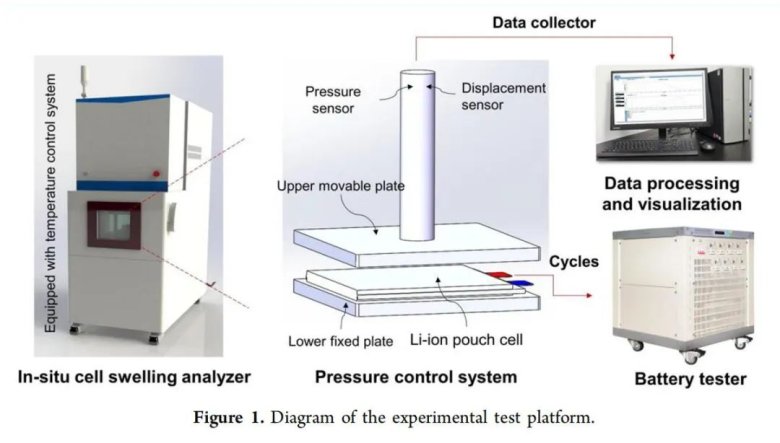

2.高精度原位膨脹表征設備：采用元能科技的IEST-SWE2100原位膨脹設備，對電芯施加精準外部壓力和檢測厚度膨脹。

圖文賞析

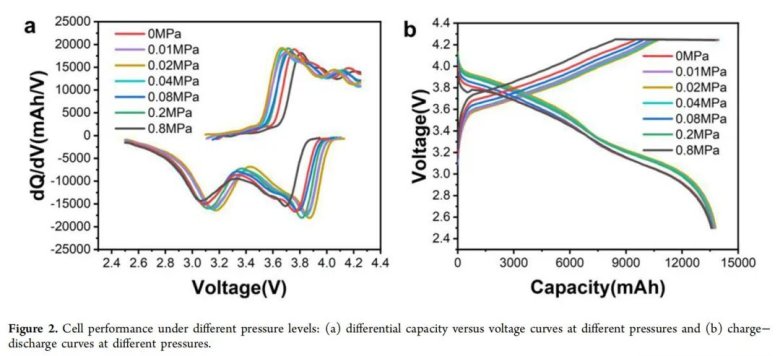

作者通過改變施加在電芯表面的外部壓力，探究對充放電過程的極化影響，發(fā)現(xiàn)隨著壓力的增大，微分容量曲線的峰位先左移后右移，其中0.02MPa對應的電芯極化最小，說明該壓力是最適合的測試條件。

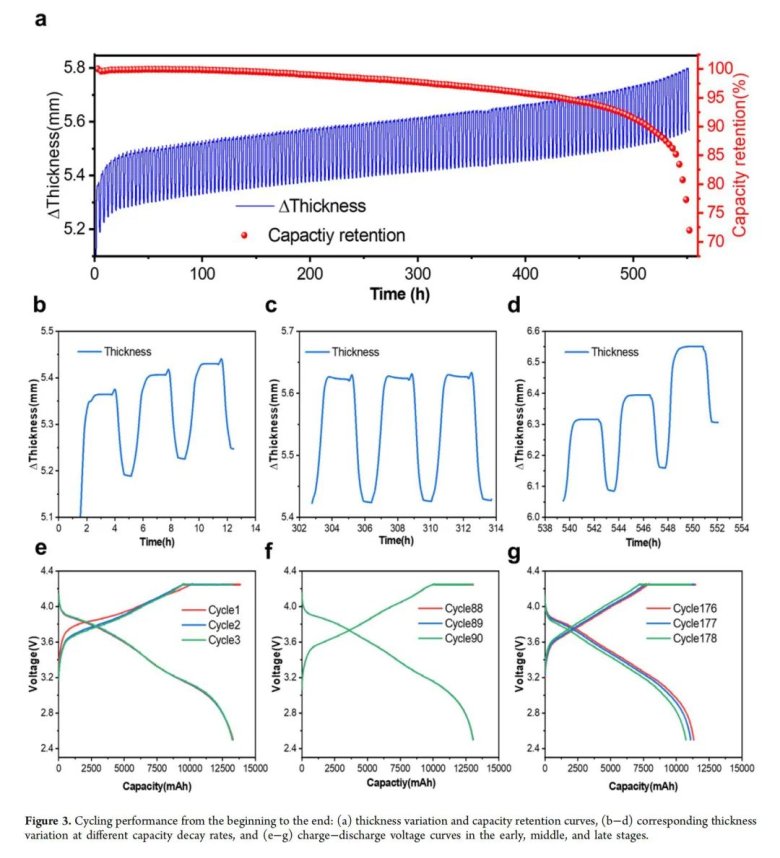

繼續(xù)探究施加0.02MPa外部壓力下的電芯循環(huán)壽命。隨著循環(huán)的進行，電芯的膨脹厚度趨勢有三個階段：快速增長，緩慢增長，快速增長。這種現(xiàn)象與容量衰減趨勢是對應的。

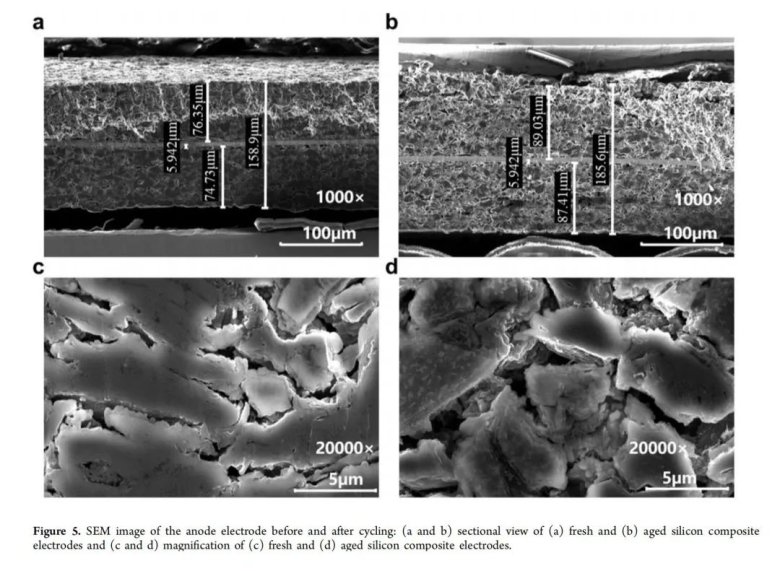

結(jié)合CT和SEM分析電芯老化前后的厚度差異，發(fā)現(xiàn)電芯不同位置由于束縛力的不同，厚度膨脹也會有差異，電芯老化后，出現(xiàn)電解液干涸、顆粒之間接觸變差、副反應增多等現(xiàn)象，這些都會造成電芯的極化增大以及容量損失。

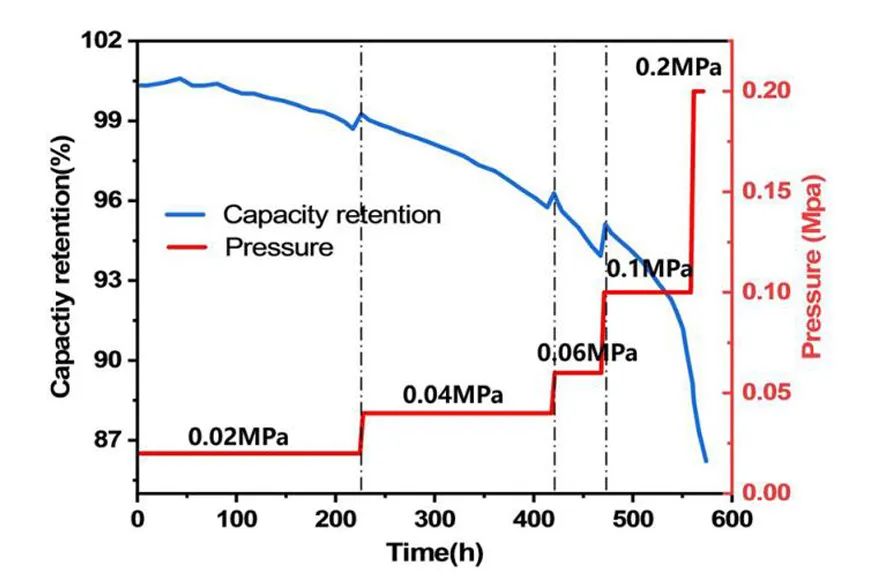

作者基于以上分析，開發(fā)了一種提升電芯循環(huán)壽命的方式，在電芯循環(huán)過程中，不斷提升外部施加壓力，可以使電芯容量有一定程度回彈。隨著循環(huán)的進行，電解液分解產(chǎn)氣嚴重、顆粒膨脹間隙增大、副反應增多，通過加載越來越大的壓力可以減緩容量損失，相比施加固定的0.02MPa壓力，階梯加力的方式使電芯的容量保持率從原來的80%提升至85%。

總結(jié)

通過探究外部壓力對硅負極鋰電池的極化以及循環(huán)性能的影響，發(fā)現(xiàn)合適的外部壓力可以減小電芯循環(huán)過程的極化，而且在電池循環(huán)過程中施加階梯式的外部壓力，可以顯著提升循環(huán)壽命。該研究結(jié)果可作為以硅基負極為主的鋰離子電池容量提升的一種有效策略，指導電池包的工藝設計。

IEST元能科技相關測試設備推薦

SWE系列原位膨脹分析系統(tǒng)（IEST元能科技）：利用高度穩(wěn)定且可靠的自動化平臺，搭載高精測厚傳感器，實現(xiàn)對電芯整個充放電過程的厚度變化量和變化速率的測量，可實現(xiàn)如下功能：

1.恒壓力條件測試電池膨脹厚度曲線；

2.恒間隙條件下測試電池膨脹力曲線；

3.電池壓縮性能測試：應力應變曲線-壓縮模量；

4.電池膨脹力分步測試；

5.不同溫度控制：-20~80℃。

文獻原文

Zhiyuan Zhang, Xueyan Li, Lili Gong,Yang Li, Jiaqian Qin, and Peng Tan.Performance of Lithium-Ion Pouch Cells with Silicon Composite Anodes under External Mechanical Pressure. Energy Fuels 2023, 37, 9713?9721.
