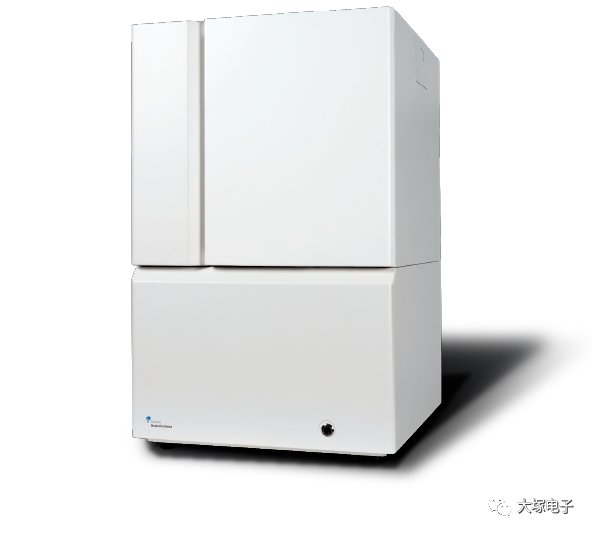

RETS-100nx相位差測量儀是OLED圓偏光片、疊層補償膜、IPS液晶用帶補償偏光片等各種薄膜的光學延遲量測量系統。實現非破壞、疊層無需分離的原位測量。RETS-100nx可以高速、高精度測量60,000nm的極高相位差(延遲量)。
簡潔、人性化的測量軟件，極大地縮短測量與處理時間。此外，軸角度補正功能可以消除因放置而導致的誤差。您可以輕松獲得高精度測量結果。
特 點
● 采用本公司光譜儀實現高精度測量
1) 高精度
多波長測量實現高精度
說明1: 對于光學原理上難以測量的λ/4, λ/2處的延遲量，通過附近數據擬合求得。
說明2: 測量結果不受膜厚干涉波形的影響。
[高精度的關鍵]
· 搭載本公司高精度MCPD光譜儀。
· 獲取約500個波長的透過率，是其他公司產品的約50倍
2) 0~60,000nm相位差(延遲量)的寬測量范圍
可以在相同強度下計算其他波長數據

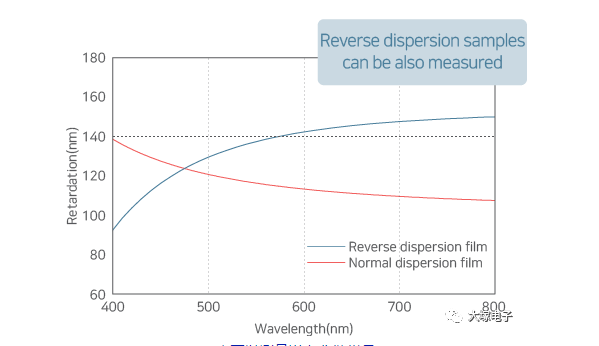

3) 測量相位差(延遲量)的波長色散
也可以測量逆向分散樣品
● 測量范圍涵蓋了超高相位差(光學延遲量)——可以高速、高精度測量補償膜

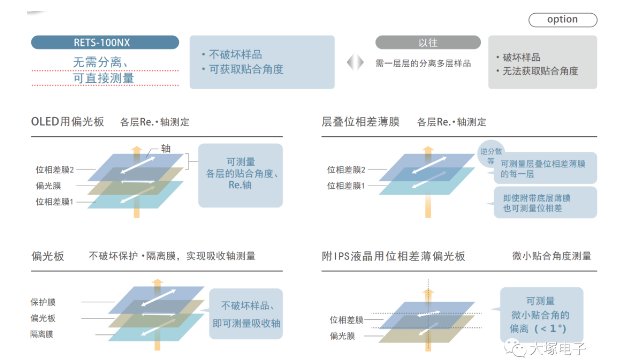

● 多層薄膜測量——可以測量各種薄膜的層疊狀態，無需分離或破壞樣品

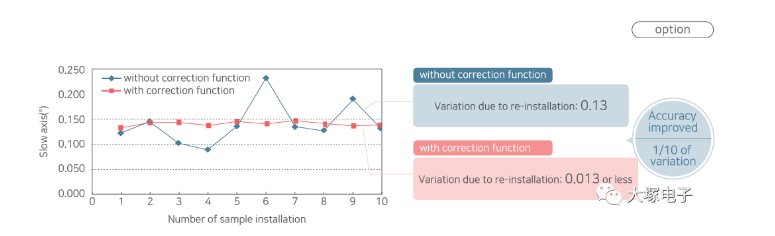

● 軸角補正功能——樣品未對準也可測量，且重復性好
■ 重復放置樣品 10 次，比較有無校正功能的測量結果
[樣品：延遲膜 R85]
● 簡潔、人性化的測量軟件——大幅縮短測量和處理時間
測 量
測量項目
| 薄膜, 光學材料 | 延遲量(波長色散), 慢軸, Rth*, 三次元折射率(nx ny nz)* 等 |
| 偏光片 | 吸收軸, 偏振度(偏光度), 消光比, 各種色度, 各種透過率 等 |
| 液晶盒 | 液晶盒厚(Cell gap), 預傾角*, 扭曲角, 配向角 等 |
*需要自動傾斜樣品臺
規 格
| 相位差(延遲量)測量范圍 | 0 ~ 60,000nm |
| 相位差(延遲量)的重復精度 | 3σ≦0.08nm(晶體波片 約600nm) |
| CellGap測量范圍 | 0 ~ 600μm(Δn=0.1) |
| CellGap的重復性 | 3σ≦0.005μm(液晶盒 約3μｍ, Δn=0.1) |
| 軸的重復精度 | 3σ≦0.08°(晶體波片 約600nm) |
| 測量波長 | 400 ~ 800nm(提供其他波長可選) |
| 檢測器 | 光譜儀 |
| 測量光斑 | φ7㎜(標準規格) |
| 光源 | 100W 鹵素?zé)?br style="margin: 0px; padding: 0px; outline: 0px; max-width: 100%; box-sizing: border-box; overflow-wrap: break-word !important;"/> |
| 樣品臺(標準) | 100㎜ x 100㎜(固定樣品臺) |
| 裝置尺寸 | 480(W) x 520(D) x 765(H)mm |
| 選配 | · 超高相位差(延遲量)測量 · 多層測量 · 軸角補正功能 · 自動 XY 樣品臺 · 自動傾斜樣品臺 |

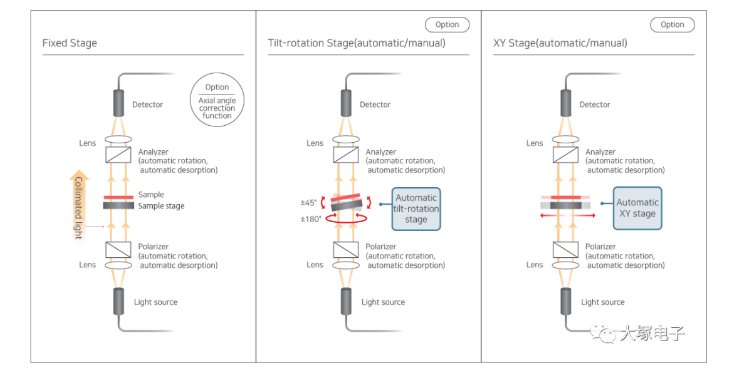

光學系
● 固定樣品臺
● 自動 XY 樣品臺
● 自動傾斜樣品臺
