日韩熟女精品一区二区三区,青草青草视频2免费观看,欧美激情在线观看视频免费的

重磅文章 | 嫦娥六號月壤分析新突破！XRF與熔融制樣技術(shù)解鎖月球背面的奧秘

馬爾文帕納科 2025-07-11 | 閱讀：83

月壤分析最新突破

近日，中科院地質(zhì)與地球物理研究所巖石圈演化與環(huán)境演變?nèi)珖攸c實驗室的研究團隊（薛丁帥高級工程師和劉艷紅高級工程師為并列第一作者）聯(lián)合中國科學院國家天文臺在《Analytical Chemistry》發(fā)表嫦娥六號月背土壤樣品的最新研究，使用 X 射線熒光（XRF）與飛秒激光剝蝕電感耦合等離子體質(zhì)譜（fs LA-ICP-MS）聯(lián)用技術(shù)，對嫦娥6帶回的月背土壤樣品中的主量元素、次量元素和痕量元素進行了精準分析，為探索月球起源與演化提供關(guān)鍵數(shù)據(jù)。

2024 年 6 月，嫦娥六號從月球背面南極 - 艾特肯盆地帶回 1935.3 克月壤樣品，這是人類首次在月球遠側(cè)采樣。

對月背土壤的精確分析，可以加深對月球演化的理解，且由于艾特肯盆地等區(qū)域受到早期撞擊事件的拋射，可能挖掘到深部物質(zhì)甚至月幔樣品，精確分析這些土壤樣品，有助于揭示月球內(nèi)部結(jié)構(gòu)和物質(zhì)成分，助力月球資源的開發(fā)。

艾特肯盆地

文章摘要

2024年6月，嫦娥六號（CE6）月球任務(wù)從月球背面返回了第一批月球土壤樣本。該項研究使用串聯(lián)X射線熒光（XRF）和飛秒激光燒蝕剝蝕電感耦合等離子體質(zhì)譜（ICP-MS）技術(shù)分析了兩個CE6月球土壤樣本中的10種主要元素、1種次量元素和31種痕量元素。針對珍貴月壤樣品，使用XRF進行主要元素分析，實施了硼酸鋰熔片自動和手動制備相結(jié)合的方案。僅需30mg高度稀釋的熔片樣品（熔劑與樣品的比例為100:1），即可準確定量樣品中的所有元素組成。同時，改進制備硼酸鋰熔片方法，熔融過程無需脫模劑，從而有效地避免了Br對Mn的干擾。此外，使用飛秒激光進行大面積線掃描，以增加采樣體積，以解決在高稀釋比熔融玻璃盤中通過ICP-MS進行微量元素分析的挑戰(zhàn)。這種串聯(lián)元素分析技術(shù)允許使用快速直接的制備方法測量單個樣品的主要和痕量元素含量，該方法有效地解決了難熔礦物（如鋯石）的問題，同時顯著減少了這些珍貴樣品的樣品使用量，提高了樣品制備效率。

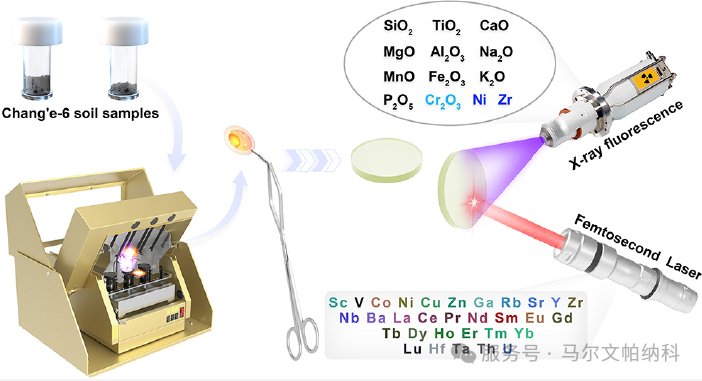

研究概覽圖

研究亮點 | 微量樣品的“黃金處理方案”

針對珍貴月壤，研究團隊創(chuàng)新采用硼酸鋰熔融法制備玻璃熔片：使用M4 燃氣自動熔融制樣系統(tǒng)（Malvern Panalytical），僅需 30mg 樣品與硼酸鋰溶劑（67% Li?B?O?:33% LiBO?）按 1:100 比例混合，在 1050℃下熔融成均勻玻璃熔片。該方法不僅高效消解鋯石等難熔礦物，還通過優(yōu)化制備流程，提升玻璃片平整度，確保分析代表性。

優(yōu)化1：省去脫模劑的使用

避免元素干擾：傳統(tǒng)方法中使用的脫模劑（NH?Br）會導致 Br 的Kα 線與 Mn 的Kα 線部分重疊，干擾 Mn 的測定。省去脫模劑后，可有效消除這一干擾，提高 Mn 元素分析的準確性，從對比實驗中較低的 J?值也能體現(xiàn)出方法精度的提升。
改善熔片成型：添加脫模劑會使硼酸鋰溶劑流動性過強，難以完全覆蓋鉑金模具，導致熔片成型不合格。省去脫模劑后，熔融混合物流動性更適宜，有助于形成合格的圓形玻璃熔片。

優(yōu)化2：改進操作方式

模具無需移出熔樣機：無需將模具架從 M4 熔樣機中取出，直接將預熱的鉑金模具放在模具架上接收熔融混合物。避免了玻璃熔體再通風孔上冷卻過快，導致熔片不容易成型和熔片薄厚不均現(xiàn)象。
快速操作確保成型：將熔融混合物倒入模具后，迅速夾緊模具并用鍍鉑鉗子攪拌熔融混合物，直至形成圓形玻璃片。這種操作減少了熔片因冷卻不均而出現(xiàn)的厚度不均現(xiàn)象，提升了熔片質(zhì)量。

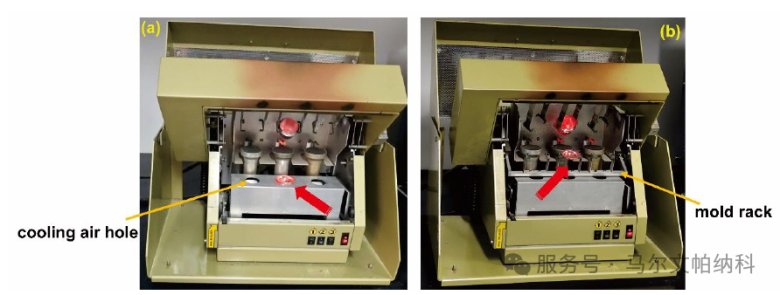

圖1 使用M4自動熔樣機改進前后熔片制備程序的比較：（a）拆除模具架，將鉑金模具定位在冷卻位；（b）將白金模具直接放置在模具架上。

圖2 熔片的厚度。（a）不含脫模劑的標準圓形玻璃熔片（6.0g助熔劑和0.6g樣品）。（b）使用手動旋轉(zhuǎn)技術(shù)制備的玻璃熔片，不含脫模劑（3.0g助熔劑和0.03g樣品）。（c）使用手動旋轉(zhuǎn)技術(shù)制備的玻璃熔片，其中含有脫模劑（3.0g助熔劑和0.03g樣品）。

研究亮點丨XRF, 主量元素的“核心擔當”

該項研究中選擇使用Axios Mineral波長色散X射線熒光光譜儀（Malvern Panalytical）對制備的熔片樣品進行分析，并借助來自7家機構(gòu)的45種認證參考物質(zhì)，利用馬爾文帕納科Super Q軟件構(gòu)建校準模型，采用理論系數(shù)法結(jié)合實驗系數(shù)法進行校正基體和譜線干擾，為 XRF 分析月壤等樣品精準定標。嚴謹?shù)男什呗猿蔀?XRF 技術(shù)可靠檢測的關(guān)鍵支撐，保障月壤元素分析數(shù)據(jù)準確。XRF在此項研究中的具有如下特點：

規(guī)避干擾：省去脫模劑（NH?Br），避免 Br 對 Mn 的衍射峰干擾，顯著提升 Mn 測定精度（圖 1）；

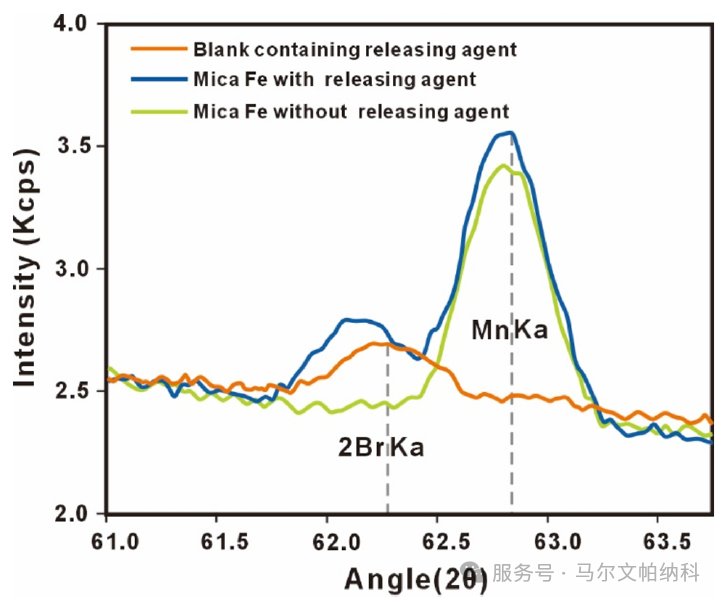

圖1 Br Kα的XRF圖譜與Mn Kα的圖譜部分重疊

數(shù)據(jù)可靠：XRF對 SiO?、P?O?等主量元素的測定結(jié)果與標準參考物質(zhì)高度吻合，優(yōu)于 LA-ICP-MS（圖 2）；與XRF相比，fs LA-ICP-MS對SiO2和P2O5的分析準確度和精度降低，這表明Si和P的非金屬特性在激光燒蝕分析過程中會引起明顯的基體效應(yīng)。

圖2 XRF測量值與CRM（GBW07104和GBW07105）的認證值一致，而fs LA-ICPMS始終產(chǎn)生較低的值，分析精度降低（圖S7a-d）。這種系統(tǒng)性偏差在CE6月球土壤分析中同樣明顯（圖S7e）

高效協(xié)同：與 LA-ICP-MS 聯(lián)用，實現(xiàn)同一玻璃片上主量與微量元素的同步分析，減少樣品消耗的同時縮短流程。

關(guān)鍵數(shù)據(jù)速覽

實驗證實，嫦娥六號月壤主量元素以 SiO?（~45.8%）、Al?O?（~14.3%）、TFeO（~17.2%）為主，微量元素中 Ni、Zr 含量分別約 260μg/g 和 116μg/g（表 1）。

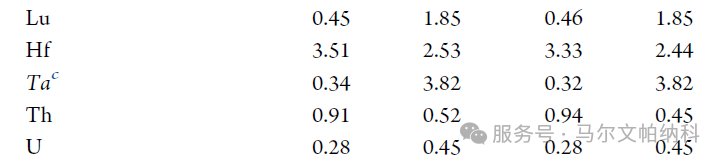

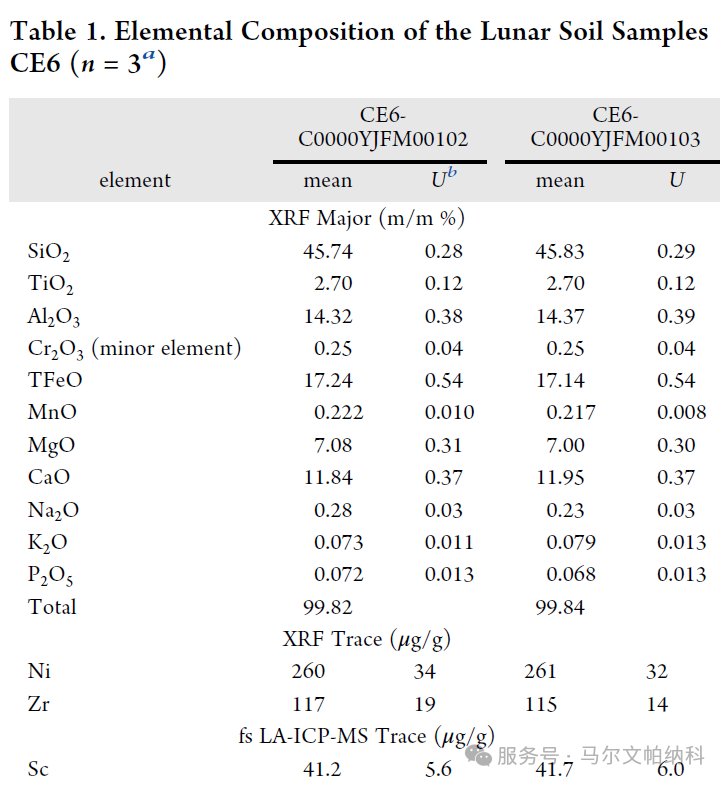

表1 CE6月背土壤樣品元素組成

結(jié)論

Conclusion

該研究表明使用硼酸鋰熔融的制備技術(shù)具有簡單、高效、可靠以及與各種分析方法兼容等優(yōu)點，使其成為許多實驗室樣品制備的首選。均勻制備的固體玻璃熔片，確保耐酸礦物的完全分解以及高場強元素的溶解(Ta, Hf, Nb, Zr)。該方法有助于XRF與fs LA-ICP-MS聯(lián)用，實現(xiàn)同一個熔片樣品的同步分析，以準確定量月壤中主量、次量和痕量元素（10種主量、1種次量、31種痕量元素）。該方法還可以減少樣品消耗、縮短檢測流程，高效支撐多維度成分研究，為未來深空探索其他小行星和火星樣本提供技術(shù)參考。

>>> 關(guān)于馬爾文帕納科

馬爾文帕納科的使命是通過對材料進行化學、物性和結(jié)構(gòu)分析，打造出更勝一籌的客戶導向型創(chuàng)新解決方案和服務(wù)，從而提高效率和產(chǎn)生可觀的經(jīng)濟效益。通過利用包括人工智能和預測分析在內(nèi)的最新技術(shù)發(fā)展，我們能夠逐步實現(xiàn)這一目標。這將讓各個行業(yè)和組織的科學家和工程師可解決一系列難題，如更大程度地提高生產(chǎn)率、開發(fā)更高質(zhì)量的產(chǎn)品，并縮短產(chǎn)品上市時間。
