日韩中文字幕三级黄色,搡老熟女国产,亲嘴扒胸摸屁股激烈网站,欧美成人www在线观看,日本道精品一区二区三区

BeNano 180 Zeta Max納米粒度及Zeta電位儀中在0°角設(shè)置一個(gè)PD檢測器，通過檢測透射光的光強(qiáng)隨時(shí)間的變化，檢測沉降樣品的粒度和粒度分布信息。沉降法得到的是顆粒的斯托克斯徑，粒度測試的適合范圍在幾微米至幾十微米，可以有效地彌補(bǔ)動(dòng)態(tài)光散射對于大顆粒檢測的限制。

在這篇應(yīng)用報(bào)告中，使用丹東百特BeNano 180 Zeta Max 納米粒度及Zeta電位儀檢測了多種微米級粒徑的樣品的粒度信息并與激光衍射法對應(yīng)粒徑進(jìn)行了比較。

原理

BeNano 180 Zeta Max納米粒度及Zeta電位儀基于透射光路檢測樣品的透射光強(qiáng)度，然后基于斯托克斯方程

計(jì)算體系的粒徑和粒徑分布信息，測試需要對應(yīng)溫度下分散介質(zhì)的折射率、密度和粘度信息、對應(yīng)溫度下顆粒物的折射率和密度和樣品體積。

實(shí)驗(yàn)

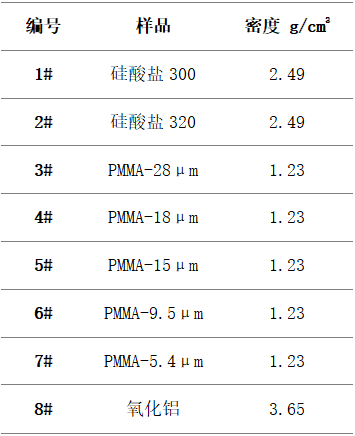

實(shí)驗(yàn)中測試了三種材質(zhì)微米級樣品，分別是硅酸鹽顆粒、PMMA顆粒和氧化鋁顆粒，其信息如下表：

通過百特Bettersize2600激光粒度分析儀分別對樣品進(jìn)行了測試得到其D50值，通過BetterPyc 380多功能真密度儀檢測了樣品的密度信息。

將樣品和水按照一定比例混合放入光程為10mm的方形玻璃樣品池中進(jìn)行測試，測試前恒溫120秒，使樣品達(dá)到平衡溫度，然后利用移液槍將樣品混合均勻開始收集信號。

結(jié)果分析和結(jié)論

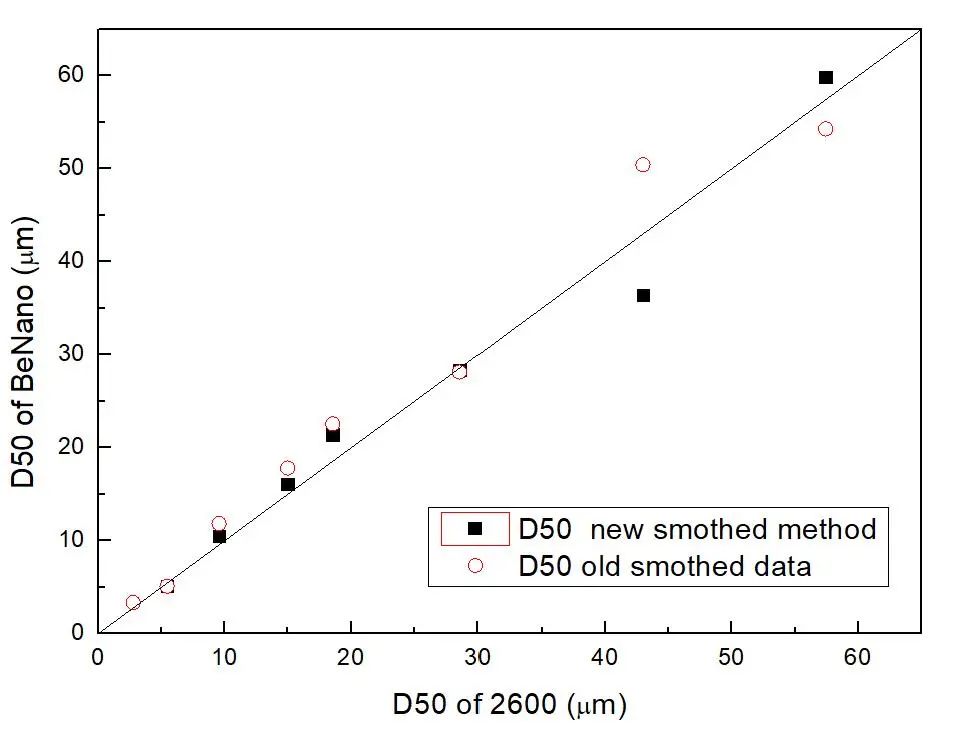

圖1. BeNano樣品沉降法得到的D50粒徑

與激光粒度儀得到的D50粒徑對比曲線

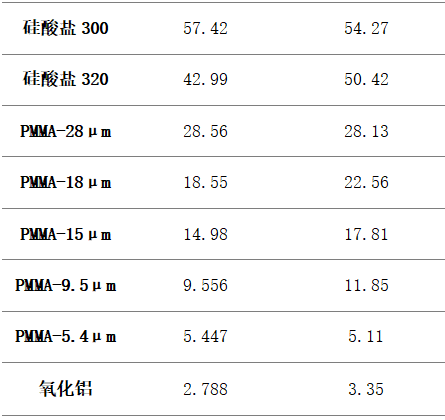

表1. BeNano樣品沉降法得到的D50粒徑與激光粒度儀得到的D50粒徑值表

通過圖1和表1的曲線和數(shù)據(jù)可以看到，對于2-60μm范圍內(nèi)多種材質(zhì)多種粒徑的微米級樣品，通過BeNano沉降法得到的斯托克斯徑D50值與激光粒度儀得到的體積中徑D50值一致性較好。這充分說明了BeNano沉降法對于微米級粒徑的處理能力，有效地?cái)U(kuò)展了納米粒度及Zeta電位儀的粒徑測試范圍和應(yīng)用領(lǐng)域。
