中國粉體網訊 目前，主流的碳化硅長晶技術主要包括物理氣相沉積法（PVT）、液相生長法（LPE）、高溫化學氣相沉積法（HTCVD）。
物理氣相沉積法（PVT）
PVT法生長SiC單晶涉及許多復雜的過程，其工作原理是通過感應線圈將坩堝加熱到2000-2400℃，在坩堝內建立一個自下而上遞減的溫度梯度，促進SiC粉末的升華，然后SiC轉移到籽晶上，通過沉積形成單晶。

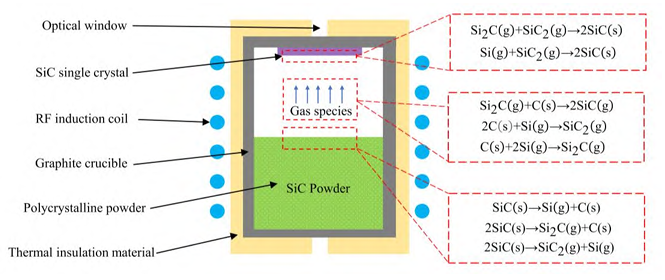

PVT法SiC單晶生長裝置結構圖
優點：PVT法生長設備要求低，生長過程簡單，可控性強，技術發展較為成熟，已經實現了產業化應用，國內開始逐步實現8英寸襯底的大量量產。
缺點：PVT法位錯密度仍然較高，這對器件的性能和壽命有非常不利的影響；其次還存在擴徑難度大、成品率低、成本高等局限性。
技術難點：
1）晶型控制難度大。在PVT法生長SiC單晶過程中，容易產生晶型轉變導致多晶夾雜。
2）溫度精度調控挑戰大。其在大尺寸晶體生長時，爐內及生長界面溫度控制難度劇增，嚴重影響質量。國內廠商例如科友半導體、優晶光電等也在電阻加熱生長SiC單晶方面做了大量研究并取得了一定的進展。
3）氣體輸運與反應優化需求迫切。PVT法高度依賴高溫氣體輸運與反應過程。優化氣體流動和反應動力學條件，以提高生長效率和減少雜質摻入，是亟待解決的核心問題。
高溫化學氣相沉積（HTCVD）

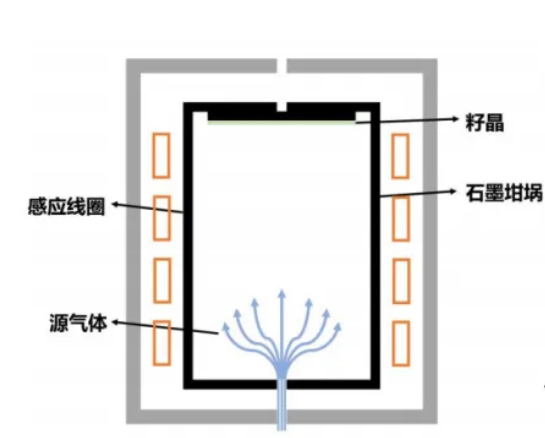

高溫氣源法又稱為高溫化學氣相沉積（HTCVD）法。HTCVD法是對傳統CVD技術的一種改進，它利用硅烷（SiH4）和碳?xì)浠衔铮ㄈ鏑2H4、C3H8）作為硅源和碳源，在2100~2300℃的高溫下發生化學反應，生成SiC并沉積在籽晶上形成單晶。
優點：HTCVD法有晶體質量高、長晶速度快、可以實現連續加料等優點。另外，該法生長SiC晶體的速率要比其他方法更快。
缺點：由于生長設備和高純氣體價格不菲，導致該方法生產成本較高，商業化進程緩慢。目前主要用來制備半絕緣型SiC襯底。
技術難點：
1）氣源分解速度不穩定（過快或過慢），易導致設備進氣口堵塞，這使得HTCVD法生長SiC單晶設備的穩定性較差；
2）對于HTCVD法的相關研究不充分，工藝尚不成熟，依然處于研發階段。
據資料顯示，日本電裝（Denso）公司于2009年成功使用HTCVD法生產出了低缺陷密度的SiC晶錠，并于2023年對外宣布可以通過HTCVD法量產8英寸的SiC單晶。國內企業超芯星于2019年10月全國首推出大尺寸擴徑碳化硅單晶（163mm約6.5英寸）；2020年，超芯星推出了國內首臺套HTCVD碳化硅單晶生長設備。
液相法（LPE）
液相法常用的是頂部籽晶溶液生長法（TSSG），生長溫度通常在2073K左右，比PTV法的生長溫度低。在生長過程中，把籽晶固定在吊桿上，通過對石墨坩堝中含有Si的助熔劑進行加熱使之成為熔融態，而石墨坩堝則為晶體生長提供C源，溶液隨著坩堝內部的對流流向籽晶方向，傳輸?shù)阶丫П砻孢M(jìn)行SiC晶體的生長。

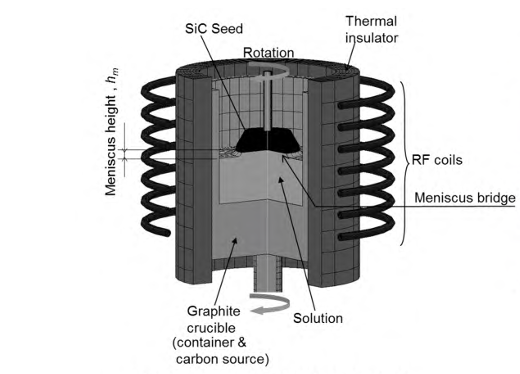

液相法生長SiC晶體示意圖
優點：位錯密度低，長晶速率快，結晶質量高，摻雜可控性強。
缺點：生長過程中的溫度梯度難以精確調控、生長速率與結晶質量不平衡、晶體表面形貌粗糙以及溶劑夾雜等問題仍然限制了該方法的快速發展。
技術難點：
1）助溶劑的比例調控（充分考慮溶C的促進作用，排除雜質影響發前提下促使C濃度更高，驅動著長晶進行）；
2）溫場控制（溫場的材料依賴于進口，成本居高不下）溫度梯度的穩定性和對稱性；
3）籽晶系統需進行高精度控制，確保生長過程穩定。
近年來，日美等高校與公司均開展了大量SiC晶體液相法生長的研究，日本的名古屋大學、東京大學和產綜研等科研院所已經開展了較為成熟的液相法研究，已經可以制備出4英寸或6英寸的SiC單晶。中國科學院物理所的陳小龍團隊在國際上首次生長出了直徑2-4英寸、厚度4-10mm、單一晶型的3C-SiC單晶。2023年天岳先進采用液相法制備出了低缺陷的8英寸晶體；晶格領域?qū)崿F(xiàn)了液相法碳化硅生長產業化技術成果轉化落地。
來源：
楊皓等：碳化硅單晶制備方法及缺陷控制研究進展
粉體網：液相法碳化硅單晶生長技術研究進展綜述
顧鵬等：頂部籽晶溶液法生長碳化硅單晶及其關鍵問題研究進展
